PCB板基材及PCBA加工注意事项

PCB板基材是印刷电路板的核心支撑载体，直接决定PCB的机械强度、电气性能、耐热性及适配场景，其选择与PCBA加工工艺密切相关。合理选用基材并把控加工细节，是保障PCBA产品质量与可靠性的关键前提。

一、主流PCB板基材分类及特性

PCB基材以绝缘树脂为基体，搭配增强材料与铜箔复合而成，主流类型及特性如下：

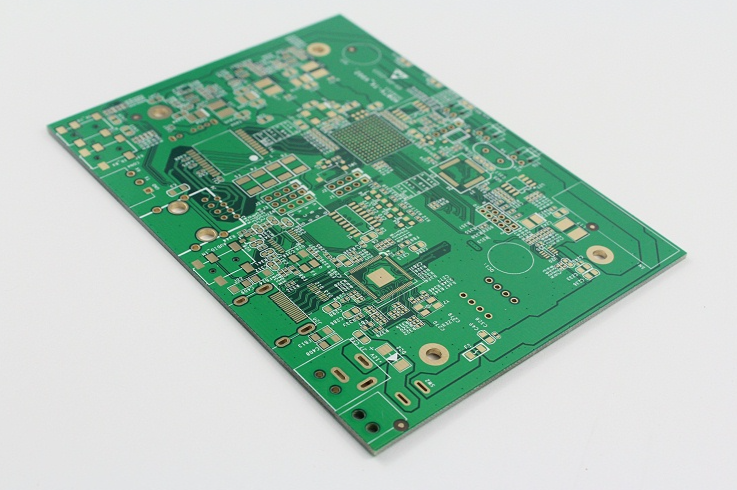

1.FR-4基材：最常用的刚性基材，以环氧树脂为树脂基体，玻璃纤维布为增强材料，具备良好的机械强度、绝缘性与加工兼容性，成本适中，适配消费电子、工业控制等常规场景，占PCB基材用量的80%以上。

2.高频基材：针对高频信号传输设计，常用聚四氟乙烯（PTFE）、碳氢树脂等为基体，介电常数（Dk）与介质损耗（Df）极低，能减少信号衰减，适用于5G通信、雷达等高频设备。

3.柔性基材：以聚酰亚胺（PI）、聚酯（PET）薄膜为基体，无增强材料，具备可弯折、轻薄特性，用于FPC软板，适配精密电子设备的复杂空间布局。

4.铝基板/铜基板：以金属为基底，兼具散热性与刚性，核心用于功率器件、LED照明等散热需求高的场景，能快速传导元器件工作时产生的热量。

二、PCBA加工核心注意事项

1.基材预处理：加工前需对PCB基材进行清洁，去除表面油污、氧化层，确保焊盘粗糙度达标；柔性基材需额外固定，避免弯折变形，铝基板需做好金属面绝缘防护。

2.焊膏与温度适配：根据基材耐热性设定焊接温度，FR-4基材适配常规回流焊温度（220-260℃），高频、柔性基材需降低峰值温度，避免树脂变形或介质层损坏；焊膏选择需匹配基材焊盘材质，防止焊接不良。

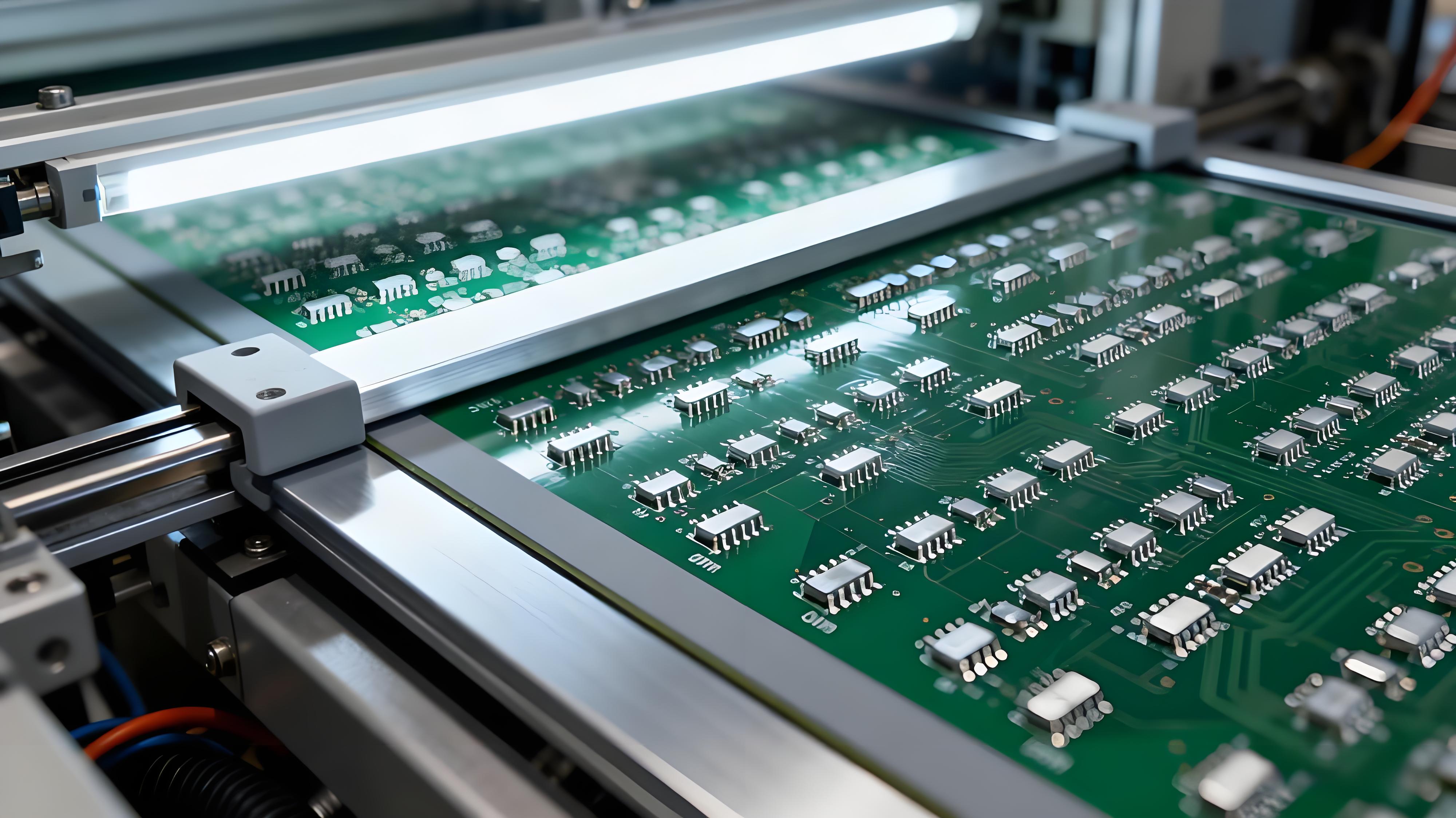

3.元器件装配：根据基材特性选择贴装参数，柔性基材贴装时需控制压力，避免基材破损；铝基板需适配专用固定工装，防止焊接过程中受热翘曲，影响元器件定位精度。

4.后处理与检测：加工后需及时去除残留助焊剂，高频基材需避免清洗液腐蚀介质层；通过AOI检测、阻抗测试等手段，排查基材损伤、线路短路等问题，确保电气性能达标。

PCB基材的选择直接决定PCBA加工工艺的适配方向，而规范的加工流程能最大程度发挥基材性能。随着电子设备向高频、轻薄化发展，基材迭代与加工工艺的协同优化，成为提升PCBA产品竞争力的核心环节。
