热敏电阻：电子产品的温度感知开关

在现代电子设备中，一个微小元件默默掌控着温度的变化——它就是热敏电阻（Thermistor）。作为负温度系数（NTC）和正温度系数（PTC）热敏电阻的统称，其核心特性是电阻值随温度显著变化。这一特性使其成为温度传感、电路保护和温度补偿的核心元件。

一、工作原理：半导体材料的温度密码

热敏电阻的本质是一种半导体陶瓷器件。

NTC型：温度升高时电阻下降。原理在于半导体材料（如锰、钴、镍的氧化物）中的载流子（电子和空穴）随温度增加而增多，导电性增强。

PTC型：温度升高时电阻骤增。当温度超过居里点（如120℃），其电阻可呈指数级上升，常用于过流保护。

这种非线性响应（电阻-温度曲线呈指数或阶跃变化）是热敏电阻区别于传统金属电阻温度计的关键。

二、材料与核心参数

材料决定性能

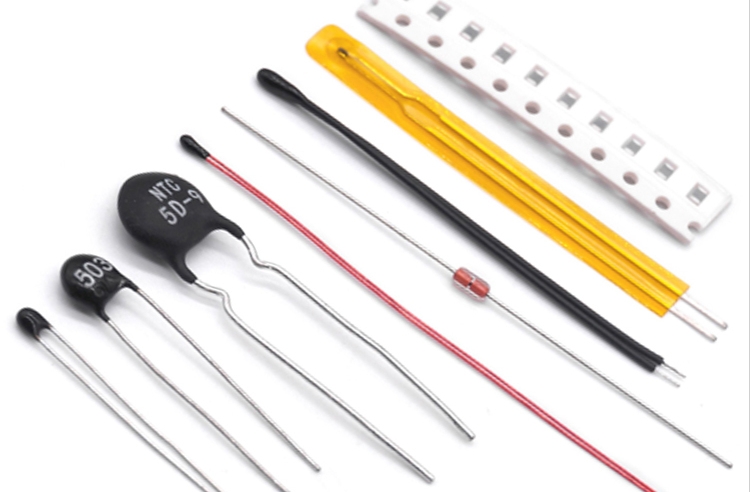

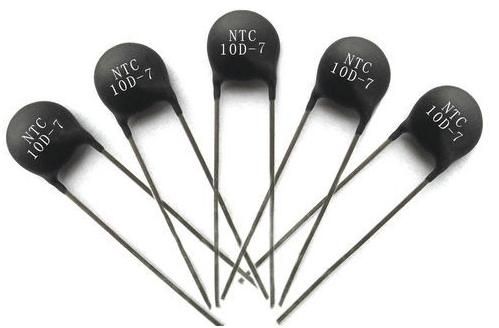

NTC：金属氧化物（锰、钴、铁、镍等）烧结而成，封装于环氧树脂或玻璃中。

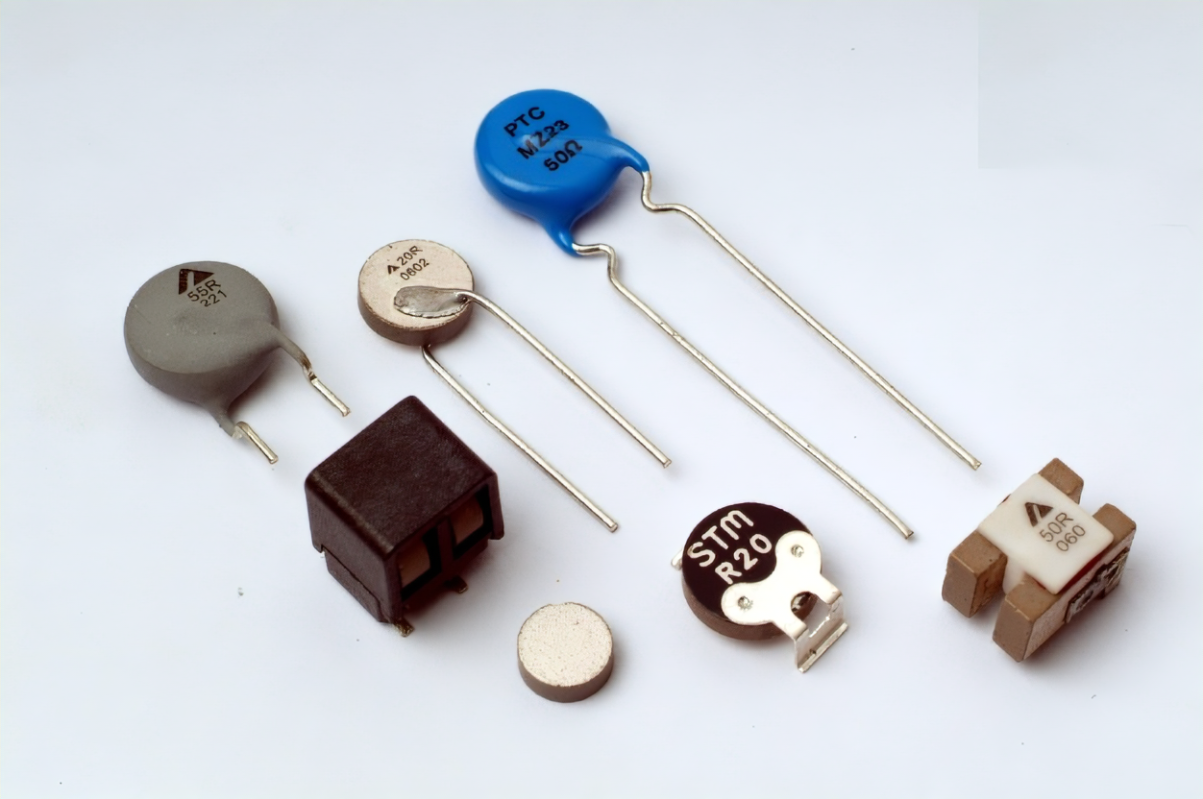

PTC：钛酸钡基陶瓷，掺入锶、铅等元素。

关键参数

标称电阻值：通常指25℃下的阻值（如10KΩ）。

B值：描述电阻-温度关系的斜率参数。例如B=3977K的NTC，在25℃~85℃区间内阻值变化梯度固定。

精度与稳定性：高端热敏电阻的阻值公差可达±1%，适用于医疗、航天等精密领域。



三、应用领域：从家电到航天

热敏电阻凭借高灵敏度和快速响应（毫秒级），渗透于各工业场景：

温度监测与控制

家电（冰箱、电磁炉）、电池管理系统（温度保护）、汽车（发动机温控）。

2023年全球热敏电阻温度传感器市场规模达99.6亿元，预计2029年将增至117.9亿元。

电路保护

PTC：作为“自恢复保险丝”，在电路短路时阻值骤增切断电流，故障排除后自动复位。

NTC：抑制设备启动时的浪涌电流（如电源适配器）。

特殊场景

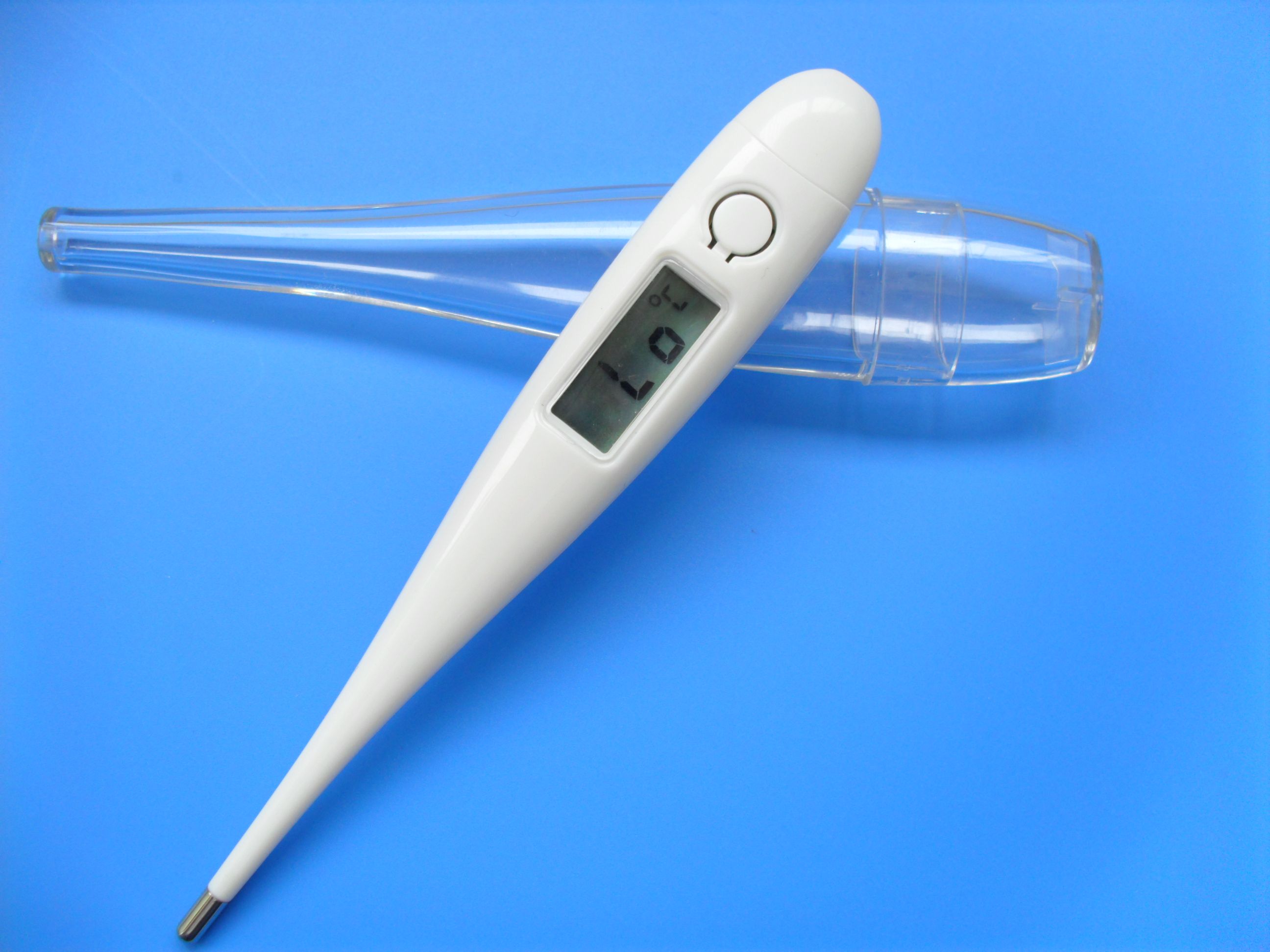

医疗：体温计、体外诊断设备（精度要求±0.1℃）。

航空航天：线性热敏电阻（如LNTC-5013G）在-30℃~50℃区间保持近似直线变化，简化补偿电路。

四、技术演进：小型化与智能化

随着电子设备向微型化发展，热敏电阻正向三大方向突破：

高精度与多功能集成

结合湿度、压力传感器，实现多参数同步监测（如智能家居环境控制系统）。

微型封装

贴片式热敏电阻（如0603尺寸仅1.6×0.8mm）适应高密度电路板。

环保材料

开发无铅、可降解陶瓷，减少钡、镉等有毒物质的使用。

选型与使用要点

温度范围匹配

NTC适用于-50℃~150℃的中低温场景，超出范围需选用铂电阻或热电偶。

精度与环境适配

震动环境优选热电偶；恒温控制场景宜用NTC（温漂±0.5%）。

PTC保护设计

最大工作电压需高于电源波动上限（如220V系统选265V耐压）。

总结

从1833年法拉第发现硫化银的半导体特性，到如今全球年需超300亿颗的庞大市场，热敏电阻以独特的温度敏感性成为电子工业的“温度之眼”。未来，随着物联网和人工智能对感知精度的需求提升，这一微小元件将继续推动温控技术走向更高精度与智能化。
